Deskripsi prinsip kerja sistem pemurnian nitrogen:
Metode pressure swing adsorpsi (PSA) adalah teknologi produksi nitrogen baru yang berkembang pesat pada tahun 1970-an.Dibutuhkan udara sebagai bahan baku, MENGGUNAKAN semacam efisiensi tinggi, adsorben padat selektivitas tinggi - saringan molekul kokas ke nitrogen dan adsorpsi selektif oksigen, memisahkan nitrogen dan oksigen di udara.Saringan molekul kokas adalah molekul nonpolar yang secara khusus menyerap oksigen.Pemisahan oksigen dan nitrogen oleh saringan molekul karbon terutama didasarkan pada tingkat difusi yang berbeda dari dua gas pada permukaan saringan molekul karbon, Diameter lebih kecil dari gas (oksigen) difusi lebih cepat, lebih ke fase padat saringan molekul;Diameter yang lebih besar dari difusi gas (nitrogen) lambat, lebih sedikit ke fase padat saringan molekuler.Dengan cara ini, komponen pengayaan nitrogen dapat diperoleh dalam fase gas untuk menghasilkan nitrogen dengan kemurnian tinggi.
Produk terutama digunakan dalam industri petrokimia, metalurgi, elektronik, serat kimia, obat-obatan, makanan, minuman dan industri lainnya.
Dibandingkan dengan metode produksi nitrogen tradisional, metode ini memiliki keunggulan sebagai berikut:
- Proses teknologi sederhana, struktur kecil, luas lantai kecil, kemampuan beradaptasi perakitan peralatan;
- Otomatisasi tingkat tinggi, produksi gas cepat.Mulai, matikan cukup tekan tombol, mulai dalam 20 menit untuk menghasilkan gas;
- Konsumsi energi rendah, biaya operasi rendah, udara mentah dari alam, cukup sediakan udara terkompresi dan catu daya dapat membuat nitrogen;
- Mudah untuk menyesuaikan kemurnian, kemurnian gas produk hanya dipengaruhi oleh emisi nitrogen, dapat disesuaikan secara sewenang-wenang antara 95% dan 99,99%, mesin nitrogen dengan kemurnian tinggi dapat disesuaikan secara sewenang-wenang antara 99% dan 99,999%;
- Dapat mewujudkan operasi tak berawak, perangkat memiliki kemampuan beradaptasi yang kuat;
- Udara mentah diambil dari alam dan nitrogen diproduksi dengan memasok udara terkompresi dan listrik.Konsumsi energi rendah, biaya pengoperasian rendah;
- Metode badai salju digunakan untuk mengisi saringan molekuler untuk menghindari fenomena bubuk saringan molekuler yang disebabkan oleh kejutan udara bertekanan tinggi dan memastikan penggunaan saringan molekuler dalam waktu lama;
- Flowmeter tampilan digital dengan kompensasi tekanan, instrumen sekunder pemantauan proses industri presisi tinggi, dengan aliran seketika dan fungsi perhitungan kumulatif;
- Pengujian impor penganalisa online, presisi tinggi, bebas perawatan.
Bidang Aplikasi
- Aplikasi Industri SMT
Pengelasan reflow pengisian nitrogen dan penyolderan gelombang, menggunakan nitrogen dapat secara efektif menahan oksidasi solder, meningkatkan keterbasahan pengelasan, mempercepat kecepatan pembasahan, mengurangi produksi bola timah, menghindari menjembatani, dan mengurangi cacat pengelasan, produsen elektronik DEMING SMT dengan ratusan dari set mesin nitrogen adsorpsi tekanan ayunan hemat biaya, industri SMT memiliki basis pelanggan yang besar, pangsa industri SMT lebih dari 90%.
- Aplikasi industri pengemasan semikonduktor
Nitrogen digunakan untuk pengemasan, sintering, anil, reduksi, dan penyimpanan. Mesin produksi nitrogen adsorpsi ayunan tekanan membantu produsen utama di industri untuk memenangkan peluang pertama dalam kompetisi, untuk mencapai peningkatan nilai yang efektif.
- Aplikasi industri komponen elektronik
Pengelasan selektif, pembersihan dan enkapsulasi dengan nitrogen.Perlindungan inert nitrogen ilmiah telah terbukti menjadi penghubung yang penting dan penting dalam keberhasilan produksi komponen elektronik berkualitas tinggi.
- Aplikasi dalam industri kimia dan industri material baru
Nitrogen digunakan untuk menciptakan atmosfer bebas oksigen dalam proses kimia, untuk meningkatkan keamanan proses produksi dan sumber tenaga transportasi fluida.Minyak bumi: dapat digunakan untuk pembersihan nitrogen pada pembuluh pipa dalam sistem, pengisian nitrogen, penggantian dan deteksi kebocoran tangki penyimpanan, perlindungan gas yang mudah terbakar, serta hidrogenasi diesel dan reformasi katalitik.
- Metalurgi serbuk, industri pengolahan logam
Aplikasi industri perlakuan panas baja, besi, tembaga, produk aluminium anil, karbonisasi, perlindungan tungku suhu tinggi, perakitan bagian logam suhu rendah dan pemotongan plasma.
- Makanan, aplikasi industri farmasi
Terutama digunakan dalam pengemasan makanan, pengawetan makanan, penyimpanan makanan, pengeringan dan sterilisasi makanan, pengemasan obat, gas pengganti obat, atmosfir transportasi obat.
- Area penggunaan lainnya
Selain penggunaan mesin nitrogen di industri di atas, di tambang batu bara, cetakan injeksi, mematri, nitrogen ban, vulkanisasi karet dan banyak bidang lainnya banyak digunakan. Dengan kemajuan ilmu pengetahuan dan teknologi serta perkembangan masyarakat, perangkat nitrogen digunakan di lebih banyak bidang.Produksi gas di tempat (mesin produksi nitrogen) secara bertahap telah menggantikan metode pasokan nitrogen tradisional seperti penguapan nitrogen cair dan nitrogen botolan dengan keunggulan penghematan investasi, biaya rendah, dan penggunaan yang mudah.
Deskripsi aliran proses sistem pemurnian nitrogen
- Dapatkan udara terkompresi murni dan pretreatmentnya: udara terkompresi diberikan dengan tekanan sekitar 0,8~ 0,5 mpa oleh kompresor udara yang dapat disesuaikan.Udara terkompresi pelanggan diperlukan untuk menghilangkan debu partikel besar melalui filter tingkat-p, mendinginkan melalui pengering pendingin, dan membuang air secara kasar.Filter kelas-m menghilangkan partikel campuran padat-cair dengan ukuran partikel ≥1um, dan filter kelas-h menghilangkan partikel campuran padat-cair dengan ukuran partikel ≥0,01um.Sebelum adsorpsi, kami menambahkan penghilang minyak untuk menghilangkan minyak dan air.
- Pemurnian adsorpsi: mengeringkan menara kembar, adsorpsi dan analisis secara bergantian, penghilangan air dalam, penghilangan CO2, titik embun atmosfer bisa sekitar -65 ℃ udara kering.Gas buang (udara terkompresi) yang dikeluarkan dari bagian produksi nitrogen di bagian belakang dapat menghemat sekitar 10% ~ 15% udara terkompresi sebagai regenerasi menara kembar pengeringan.Menghemat udara terkompresi setara dengan mengurangi konsumsi energi peralatan sampai batas tertentu.
- Aliran stabil dan tekanan stabil: udara terkompresi murni melewati tangki penyangga udara untuk memberikan tekanan dan aliran gas mentah yang stabil untuk kolom adsorpsi.
- Adsorpsi nitrogen: udara terkompresi memasuki menara adsorpsi, satu menara adsorpsi, desorpsi menara lainnya (regenerasi), dengan dua menara secara paralel, adsorpsi tekanan bolak-balik dan regenerasi dekompresi, sehingga memperoleh aliran nitrogen murni terus menerus.
- Pengaturan aliran dan tekanan yang stabil: setelah adsorpsi, tangki penyangga proses disiapkan untuk memenuhi persyaratan proses.Tangki penyangga memainkan peran pengaturan aliran dan tekanan yang stabil, sehingga memperoleh aliran nitrogen yang stabil dengan kemurnian ≥99,999% dan tekanan sekitar 0,6mpa.
- Perangkat Ⅰ, Ⅱ katup masuk, katup keluar menara adsorpsi nitrogen dan katup atas dan bawah secara otomatis oleh pengontrol yang dapat diprogram sesuai dengan waktu yang ditentukan, secara berkala untuk menghasilkan adsorpsi gas dan pengupasan regenerasi.Katup bola dipasang di pipa saluran keluar nitrogen untuk mengatur laju aliran keluar dan kemurnian nitrogen dari mesin pembuat nitrogen, dan pengukur aliran dipasang untuk mendeteksi laju aliran.Port pengambilan sampel nitrogen diatur untuk mendeteksi kemurnian nitrogen.
- Sistem tangki penyimpanan udara: peran sistem tangki penyimpanan udara memastikan penggunaan gas yang stabil dalam sistem pemisahan oksigen dan nitrogen.Saat mengganti sistem pemisahan oksigen dan nitrogen, ini mencegah kecepatan aliran udara seketika dari terlalu cepat, memengaruhi efek pemurnian udara, meningkatkan kualitas udara terkompresi ke dalam penyerap, dan kondusif untuk memperpanjang masa pakai saringan molekuler.Sistem tangki penyimpanan udara terdiri dari tangki penyimpanan udara, katup pelindung, katup globe, pengukur tekanan, dll.
Persyaratan pemasangan
Kebutuhan gas mentah
- Sedang: udara terkompresi;
- Tekanan:0,8~0,85 MPa;
- Suhu: < 30 ℃ ;
- Kandungan Minyak:<0,003ppm
Persyaratan gas penggerak
- Sedang: udara atau nitrogen
- Tekanan: 0,4~0,6MPa
- Titik embun atmosfer:≤-10℃
Karakteristik gas produk
● Keluaran—— 72Nm3/jam
● Kemurnian gas nitrogen——99,9995%(Tanpa oksigen)
● Tekanan——≤0,6Mpa
● Titik embun atmosfer——≤-65℃
Catatan: tekanan, kemurnian, dan laju aliran dapat disesuaikan secara stabil untuk memenuhi berbagai kebutuhan pelanggan

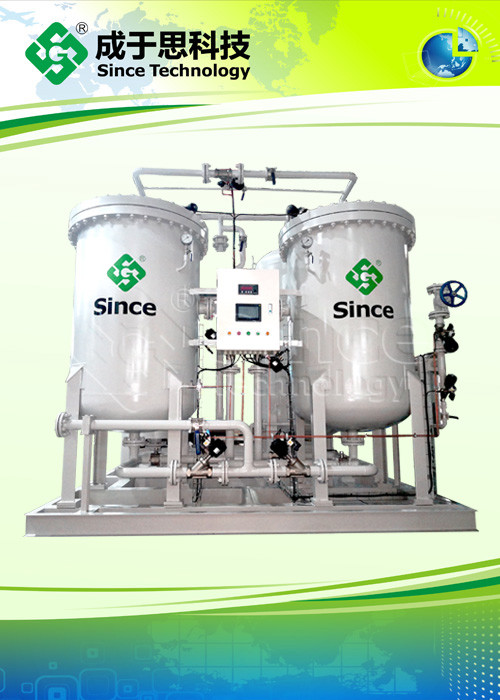

Gambar produk:
Tanggal pengiriman: 75 hari setelah menerima deposit,
Output bulanan: 60 set/bulan
Jangka waktu pembayaran: deposit 30% terhadap PI yang ditandatangani, saldo 70% harus dibayar sebelum pengiriman.
Purna Jual: Instalasi situs pabrik dan debugging penerimaan yang memenuhi syarat
